| 旋轉式電纜拖鏈 可以應用於旋轉機器或機器人保護電纜連接到，通過不打擾電纜的運動和方向性設計的，並且安全地保護電纜從外部的危險因素。免費的彎曲半徑過程中可以控制彎曲半徑和反向自動彎曲錨鏈的半徑，這個新概念電纜鏈，最大限度地彎曲半徑的流動性，是由CP系統自身先進的技術開發，並已經為這項技術的專利。這是新一代電纜鏈，最小化由獨特帶的連接方法的灰塵和噪聲， 可以應用到其中請求的灰塵和噪聲的調節工作位置。 |
|
 |
|
| 每1毫米可調彎曲半徑 迴轉拖鏈可已精密的調整彎曲半徑和反向自由彎曲半徑。 |
|
 |
|

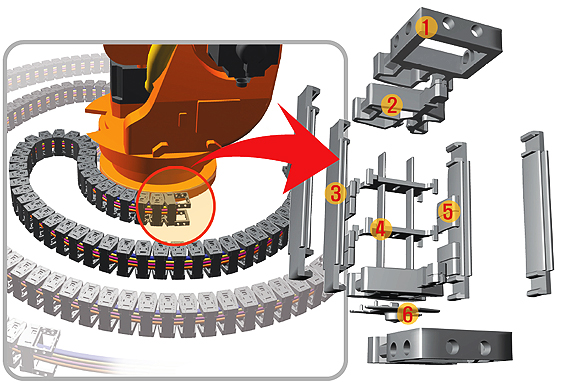

| 固定座 固定旋轉式電纜兩端部分 提高順暢的牽引和移動效率，可三方向的固定電纜拖鏈。 側邊本體 特殊的技術開發，這種側邊本體可以連接任何你想要的彎曲和連接方法 。 橫桿 連接橫桿與側邊本體結合，由框架內的平滑防止電纜摩擦。 分隔片 可以分開內部電纜和更有效地利用電纜拖鏈的內部空間，並防止電纜表面的損傷和電纜之間的摩擦破壞。 固定板 此產品控制分隔片和固定位置的位置，它可以不同的寬度施加壓安裝到拖鏈內。 |
|
 |
|
| 滾珠式腳輪 安裝在拖鏈的底部，幫助電纜拖鏈的運動順利，點接觸，而不是與側邊本體直接接摩擦 使得拖鏈的穩定運動到其要求的方向。滾珠式腳輪應在第一個環節，最校每8個環節需安裝一個。 |
|
  |
|
 |
|

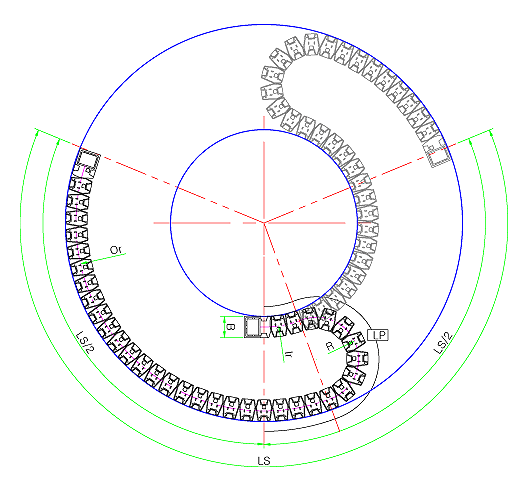

| L：The Length of chain LS/2： The half of total storke LS：Total stroke, total traveling distance of the equipment LP： Loop length P：Length of each pitch R：Re Bending radius of chain Ir：Inner radius Or： Outer radius |
|
 |
|
| LS = 2 x x Or x Rotation angle/360 x 1/2 Leeway angle 30 |
|
 |
|
LP = (2 x x Ir x 30/360) + (2 x x Or x 30/360) + (  x R) |
|
